型号 项目 |

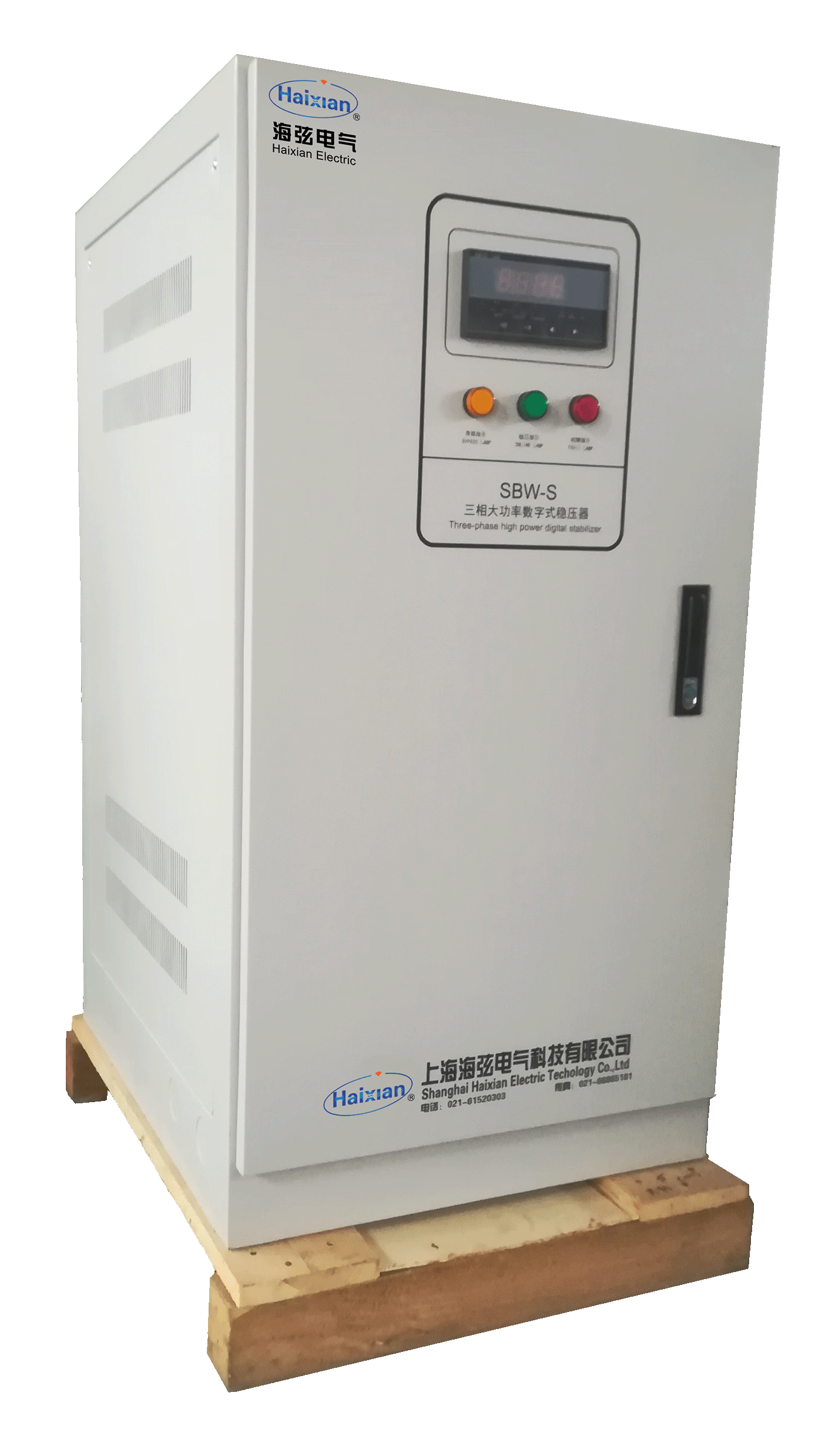

SBW/DBW系列三相/单相全自动补偿式稳压器 | |
容量:10~3000KVA可选 | ||
输 入 特 性 |
输入电压VAC |
常规产品:三相380V±20%(304~456V) 单相220V±20%(176~274V) 订制产品:可按需求定制(如400V、415V等) |
频率 | 50/60Hz | |
相数 | 3相5线(3L+N+E);3相4线(3L+E);单相三线(L+N+E) | |
输 出 特 性 |
输出电压 | 常规产品:380±1~5%可设定 |
频率 | 50/60Hz | |
响应速度 | 输入电压相对于额定值±10%跃变时稳定时间小于1s | |
波形 | 输出波形与输入波形相比较,相对谐波含量的增量<1% | |
过载能力 | 过载60%,持续时间≥5min | |
效率 | ≥98% | |
其
他 特 性 |
显示功能 | 指针表显示、LED数码管显示、LCD液晶显示(可选) |
告警及保护功能 | 具有过压、欠压、过载、短路、过热、缺相逆相等告警及保护功能 | |
旁路功能 | 设备检修及维护时可切换到旁路供电 | |
延时输出功能 | 开机后延时3~5秒再输出,保证输出稳定电压 | |
耐压及绝缘强度 | 绝缘电阻≥5M;耐压2000V一分钟无击穿飞弧 | |
噪声 | ≤55dB | |
工 作 条 件 |
工作温度 | -15℃~+55℃ |
相对湿度 | 10%~+90% | |
海拔高度 | ≤1500M;1500~4500M根据国标GB/T3859.2每增加100M功率降低1% | |
防护等级 | 室内IP20;室外IP33 | |
执行标准 | YD/T1074-2000;JB/T7067-2002 |
规格型号 |
容量 kVA |
稳压范围 |
额定电流 A |
参考尺寸mm 宽×深×高 |
SBW-10kVA | 10 |
380 ±20% |
15 | 600×750×1220 |
SBW-20kVA | 20 | 30 | 600×750×1220 | |
SBW-30kVA | 30 | 45 | 600×750×1220 | |
SBW-50kVA | 50 | 76 | 600×750×1220 | |
SBW-80kVA | 80 | 121 | 600×850×1520 | |
SBW-100kVA | 100 | 152 | 600×850×1520 | |
SBW-150kVA | 150 | 228 | 950×750×1800 | |
SBW-180kVA | 180 | 273 | 950×750×1800 | |
SBW-225kVA | 225 | 342 | 950×750×1800 | |
SBW-320kVA | 320 | 486 | 1200×900×2000 | |
SBW-400kVA | 400 | 608 | 1200×900×2000 | |
SBW-500kVA | 500 | 760 | 1050×850×2200双柜 | |
SBW-600kVA | 600 | 912 | 1050×850×2200双柜 | |
SBW-800kVA | 800 | 1216 |
主柜1200×850×220 副柜1050×850×2200 |
|
SBW-1000kVA | 1000 | 1520 |
主柜1200×1000×220 副柜1050×1000×2200 |
|
SBW-1200kVA | 1200 | 1824 |
主柜1200×850×220 副柜1050×850×2200(双柜) |
|
SBW-1400kVA | 1400 | 2128 |
主柜1200×1000×220 副柜1050×1000×2200(双柜) |
|
SBW-1600kVA | 1600 | 2432 |
主柜1500×1000×220 副柜1050×1000×2200(双柜) |
|
SBW-2000kVA | 2000 | 3040 |
主柜1500×1000×220 副柜1050×1000×2200(双柜) |
