    智能型无触点补偿稳压

    应用领域: 该产品广泛适用于数控机床、医疗设备、通讯基站、印刷设备、节电照明、实验设备等领域。


    • 功能特征
    • 技术指标
    • 规格尺寸

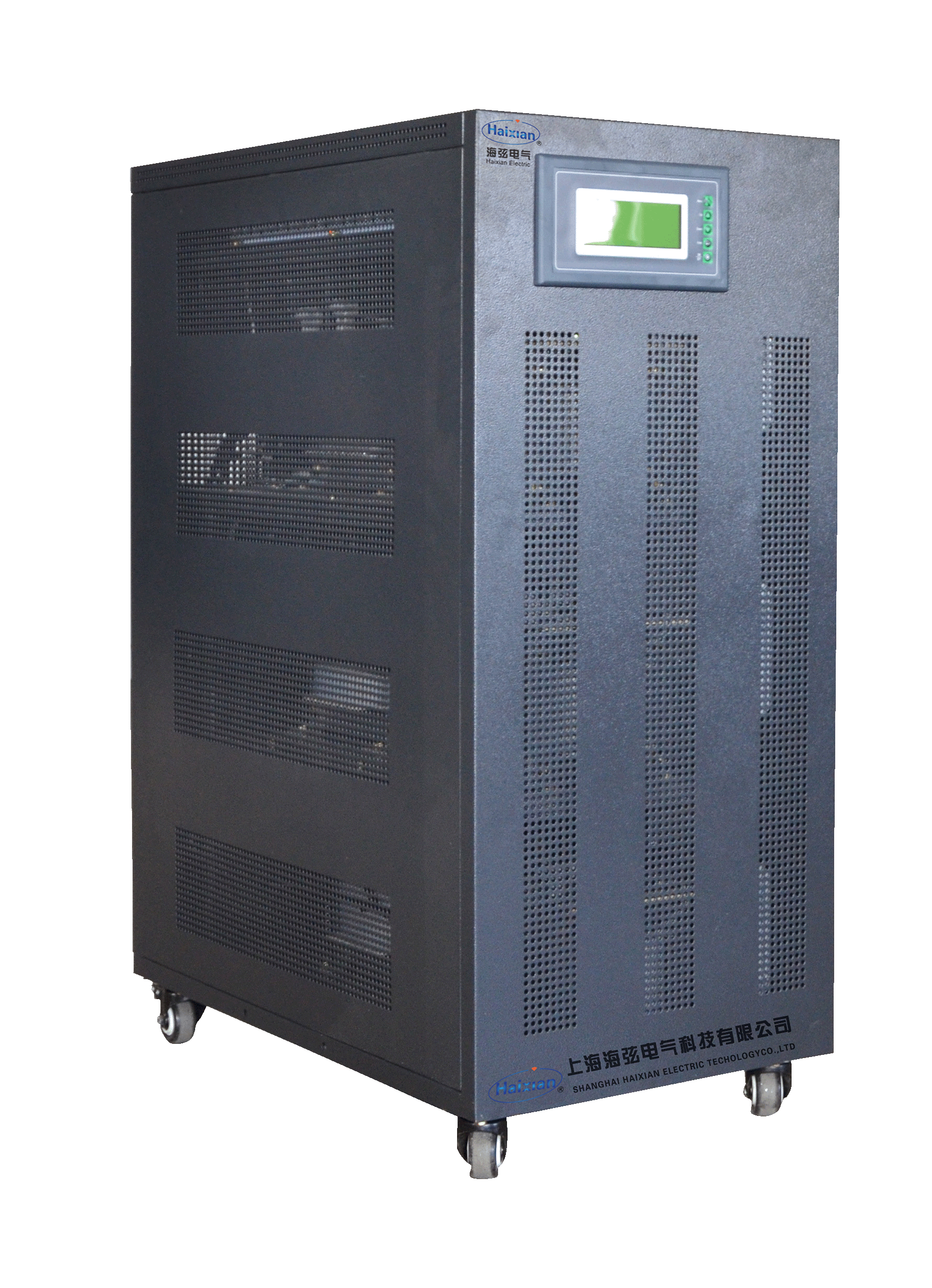

          ZBW系列智能无触点交流稳压器是上海海弦研发生产的新一代交流稳压电源,具有响应速度快、稳压精度高、无机械、无碳刷、无触点、免维护、三相电压自动平衡等优点,满足高精设备对电源电压的特殊要求。是SBW/DBW机械式稳压器的替代和补充产品。
    一、稳压器的作用
    随着经济的发展,各种非线性设备的运用对电能质量造成极大的影响,从而给通讯设备、通信设备、医疗设备、精密仪器、数控智能设备等的正常运行造成了极大的危害,主要体现在以下几个方面:
    1、 电压波动:影响信号中断、伺服电机的平稳运行、数控系统数据丢失、继电器误动作。
    2、 浪涌冲击:引起电源系统、伺服控制系统损坏;电气设备绝缘老化或击穿。
    3、 系统供电过电压:引起误报警、加速电源系统老化甚至烧坏。
    4、 系统供电欠电压:引起误报警、数据丢失、控制系统死机、电机不能正常启动运行。
     本系列稳压器针对此类问题提供了有效的解决方案,响应速度快、精度高,保障了设备的正常、可靠、连续运行,减少了设备故障。

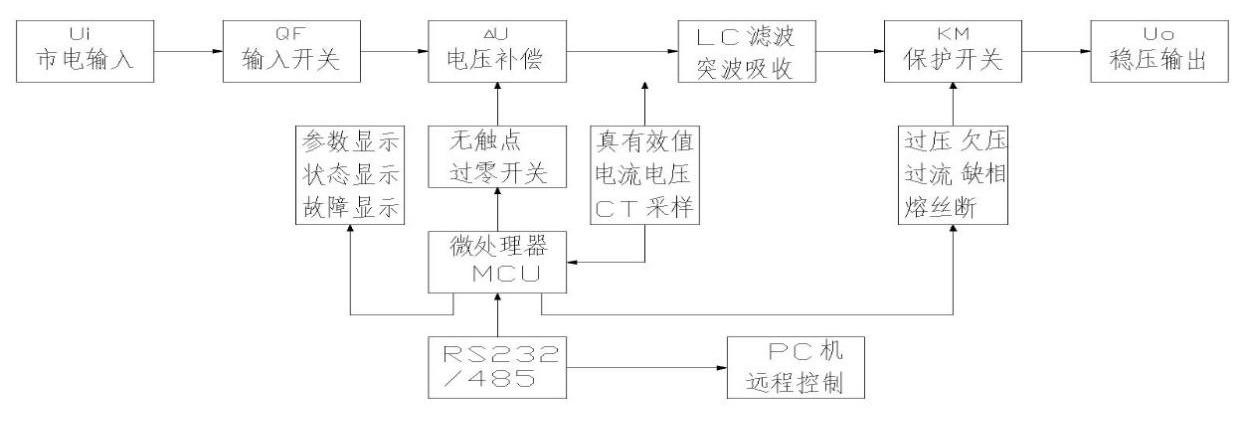

     二、工作原理:
     ZBW系列智能无触点稳压器、采用微电脑(MCU+PLD+12位高速AD)智能检测,输出指令控制电子模块(IGBT或SCR)的快速切换,通过变压器的同频、锁相、正弦波正、反向叠加补偿的原理保持输出电压的稳定。
    输入
    特性
    输入电压
    范围
    三相 380V±20%(304-456)
    单相 220V±20%(176-264V)
    频率 47-63Hz



    输出电压 三相380V  单相220V
    (订制产品可按用户需求,如400V等)
    稳压精度 ±(1~5)%可设定(常规设定为2%)
    响应时间 20~100ms
    波形失真 不附加波形畸变
    效率 ≥98%



    过压 输出电压≥10%,切断输出或不间断转旁路
    欠压 输出电压≤10%,切断输出或不间断转旁路
    缺逆相 具备,自动切断输出
    过载 电子检测,过载3分钟内切断输出
    过流 电子检测和断路器双重保护
    短路 电子检测和断路器双重保护
    旁路 不间断自动旁路



    显示 智能化LCD人机界面,显示输出电压、电流、工作状态、故障状态(过压、欠压、过载、保险丝断)
    响应速度快 12位高速AD数据采集,每周波采集128点,单片机进行数据处理运算,电子模块快速补偿
    调压方式
    可设定
    统调:设定统调时,AD同时采集A、B、C三相电压真有值进行平均计算后给出指令统一补偿,可以减小三相电压的不平衡度
    分调:当设定为分调时,AD分别采集A、B、C三相电压真有值,三相电压各自调整,保证输出三相电压在精度范围内,特别适用于单相负载或负载不平衡。
    自动判断:微电脑自动分析进行统调还是分调

         三相无触点稳压器
    规格型号 容量
    kVA
    稳压范围 额定电流
    A
    产品尺寸mm
    宽×深×高
    ZBW-S-10kVA 10 三相380V
    ±20%
    15 350×600×750
    (带万向锁定轮)
    ZBW-S-20kVA 20 30
    ZBW-S-30kVA 30 45
    ZBW-S-50kVA 50 76 390×650×870
    (带万向锁定轮)
    ZBW-S-80kVA 80 121 460×700×1200
    ZBW-S-100kVA 100 152
    ZBW-S-120kVA 120 182
    ZBW-S-150kVA 150 228 760×660×1600
    ZBW-S-180kVA 180 273
    ZBW-S-225kVA 225 342
    ZBW-S-250kVA 250 380 1150×850×2200
    ZBW-S-320kVA 320 486
    ZBW-S-400kVA 400 608
    ZBW-S-500kVA 500 760
    ZBW-S-600kVA 600 912
    ZBW-S-800kVA 800 1216 1500×1000×2200
    ZBW-S-1000kVA 1000 1520
    ZBW-S-1200kVA 1200 1824 1800×1000×2200
    ZBW-S-1400kVA 1400 2128 2400×1000×2200
    ZBW-S-1600kVA 1600 2432
       单相无触点稳压器
    规格型号 容量
    kVA
    稳压范围 额定电流
    A
    产品尺寸mm
    宽×深×高
    ZBW-D-3kVA 3 220V±20% 13.5 220×500×370
    ZBW-D-5kVA 5 22.5
    ZBW-D-10kVA 10 45.5 260×600×400
    ZBW-D-15kVA 15 68 350×600×400
    ZBW-D-20kVA 20 91
    ZBW-D-30kVA 30 136 390×650×670
    (带万向锁定轮)
    ZBW-D-50kVA 50 227
