    隔离变压器

    应用领域： 我公司生产的干式隔离变压器采用低损耗、高磁通的优质冷轧硅钢磁芯和优质丝包线或漆包线，真空浸漆工艺。广泛适用于轨道交通、医院、机场、车站、机床、印刷、输配电及进口设备、工矿企业等领域需要变压和隔离的场合。


    • 功能特征
    • 技术指标
    • 规格尺寸

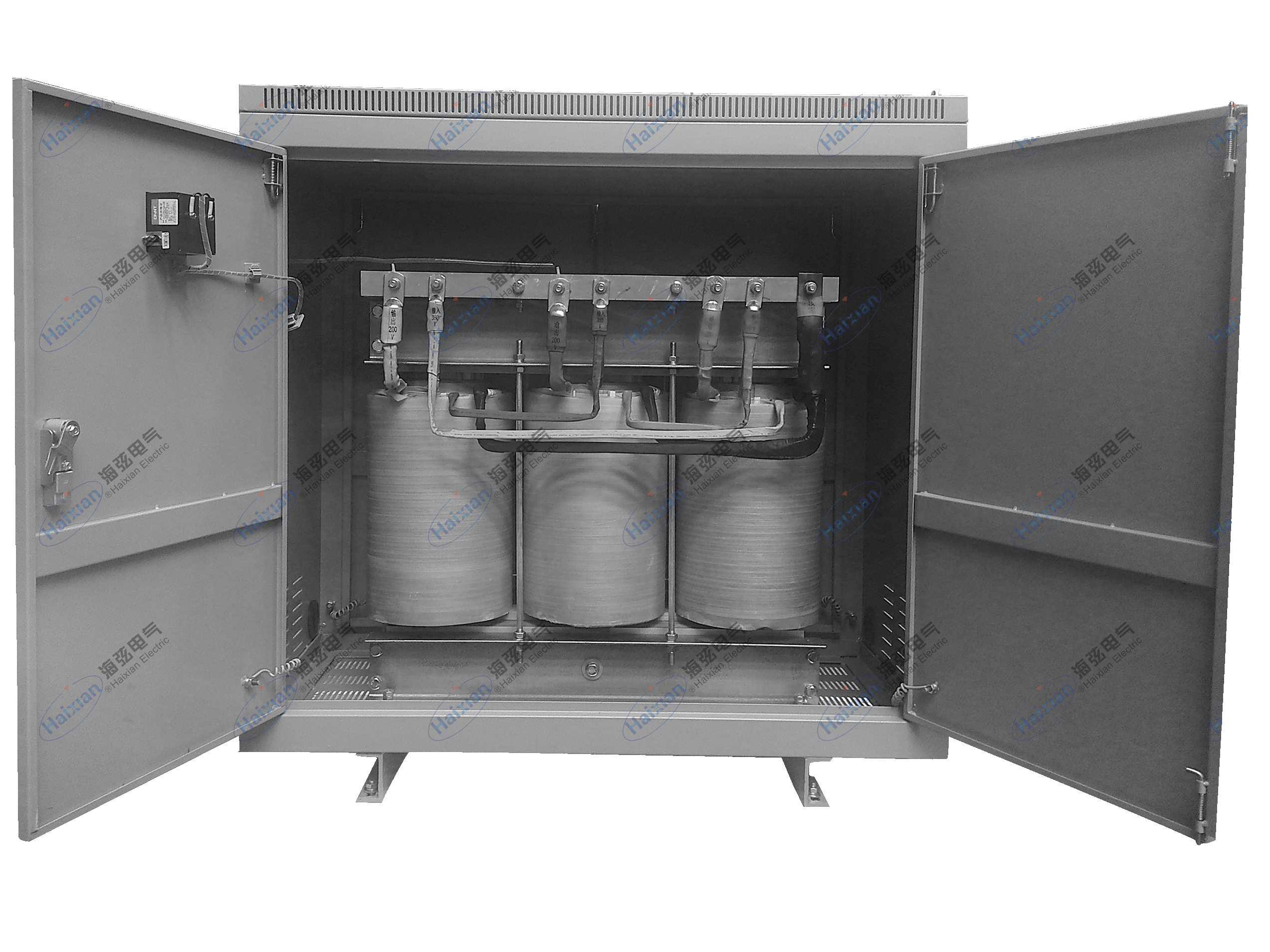

    SG(DG)三相（单相）系列干式隔离变压器、是一种利用电磁感应原理将一种电压转换成同频率的另一种电压的多线圈结构的变压器，可以升压、降压或1：1变压；其变比可固定或带多抽头，以适用于不同电压或电压变化的用电场合。
    我公司生产的干式变压器采用低损耗、高磁通的优质冷轧硅钢磁芯和优质丝包线或漆包线，真空浸漆工艺。广泛适用于轨道交通、医院、机场、车站、机床、印刷、输配电及进口设备、工矿企业等领域。

    一、隔离变压器的作用：
    ◇电气安全隔离；
    ◇改变电压；
    ◇克服中性线零点漂移，改善电压三相不平衡的现象；
    ◇抑制谐波，防浪涌冲击。

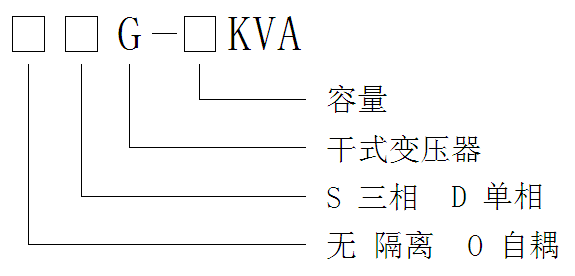

    二、产品命名

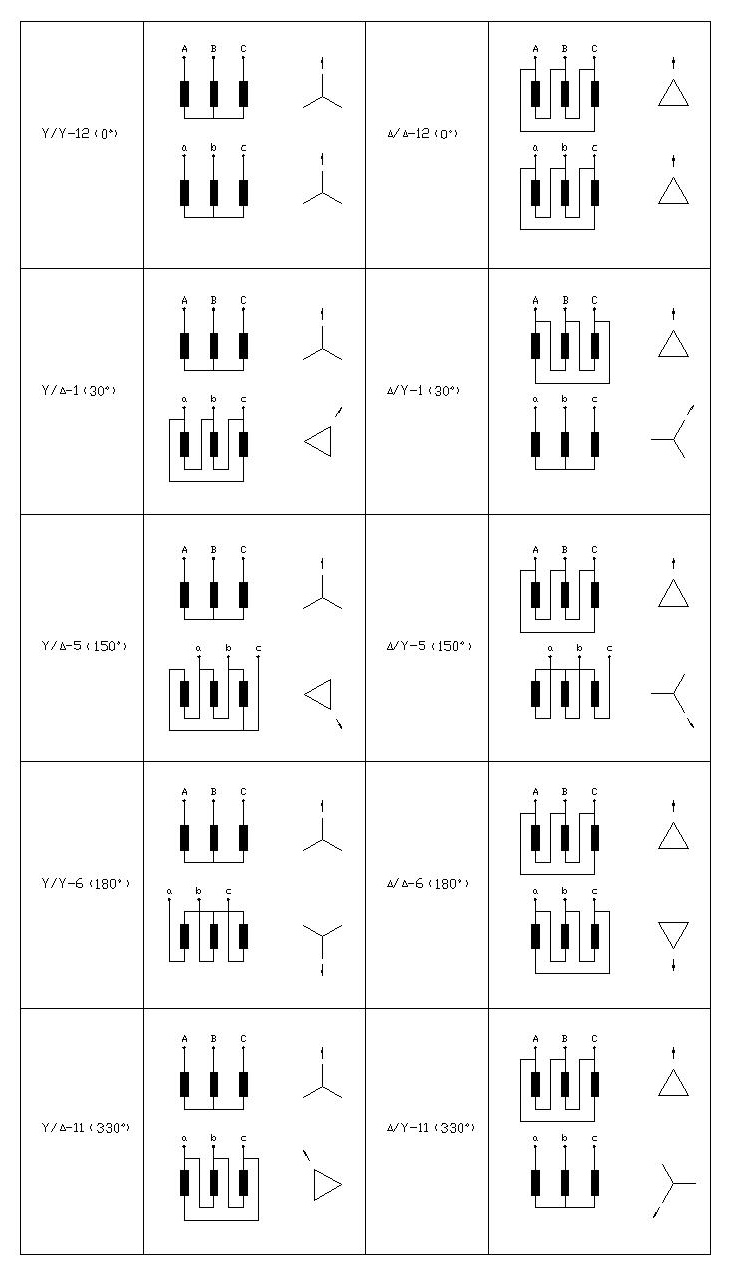

    三、几种常用的联接组

    序号 项目名称 技术指标
    1 容量 1KVA～3000KVA
    2 电压等级 低压（1140V以下）
    3 输入电压 允许额定电压±10%波动，超过范围订货时需另外说明，可定制
    4 输出电压 空载时偏差≤额定值1%
    5 绝缘强度 AC2000V/min   ＜20mA  无击穿飞弧
    6 绝缘电阻 DC1000V ≥100MΩ
    7 频率 50/60Hz
    8 绝缘等级 F或H级
    9 防护等级 IP00（加防护外壳可选IP20、 IP23 、IP33等）
    10 环境温度 －15～＋55℃
    11 相对湿度 ＜95%
    12 海拔 ≤1000M，超过时降容使用
    13 使用环境 无严重影响变压器绝缘的气体、蒸汽、化学沉积污垢、爆炸和腐蚀性介质，无严重震动或颠波

    双玻璃丝包线/漆包线；高导磁低损耗磁芯；绝缘等级F/H级；真空浸漆工艺；
    序号 规格型号 裸机外形参考尺寸
    宽*深*高mm    		 外壳参考尺寸
    宽*深*高mm    		 铁芯结构
    1 SG-5kVA 380*200*380 450*400*600 方铁芯
    2 SG-6kVA 380*200*380 450*400*600 方铁芯
    3 SG-8kVA 380*220*380 450*400*600 方铁芯
    4 SG-10kVA 380*240*380 450*400*600 方铁芯
    5 SG-12kVA 380*250*380 450*400*600 方铁芯
    6 SG-15kVA 380*280*380 450*400*600 方铁芯
    7 SG-20kVA 440*310*430 550*450*620 方铁芯
    8 SG-25kVA 440*330*430 550*450*620 方铁芯
    9 SG-25kVA 580*300*460 650*450*620 圆铁芯
    10 SG-30kVA 440*350*430 550*450*620 方铁芯
    11 SG-30kVA 580*300*505 700*450*750 圆铁芯
    12 SG-40kVA 500*330*480 650*450*620 方铁芯
    13 SG-40kVA 580*300*525 700*450*750 圆铁芯
    14 SG-50kVA 560*330*550 700*450*750 方铁芯
    15 SG-50kVA 600*310*585 850*500*800 圆铁芯
    16 SG-60kVA 560*350*550 850*500*800 方铁芯
    17 SG-60kVA 660*310*610 900*500*900 圆铁芯
    18 SG-70kVA 620*350*600 900*500*900 方铁芯
    19 SG-70kVA 700*350*620 900*500*900 圆铁芯
    20 SG-80kVA 620*350*620 900*500*900 方铁芯
    21 SG-80kVA 700*350*620 900*500*900 圆铁芯
    22 SG-100kVA 760*400*685 1000*550*1000 圆铁芯
    23 SG-120kVA 780*400*780 1000*600*1100 圆铁芯
    24 SG-150kVA 820*400*800 1000*600*1200 圆铁芯
    25 SG-200kVA 900*400*840 1200*700*1400 圆铁芯
    26 SG-250kVA 970*400*900 1200*700*1400 圆铁芯
    27 SG-300kVA 1060*450*955 1300*800*1500 圆铁芯
    28 SG-350kVA 1050*450*1040 1300*800*1500 圆铁芯
    29 SG-400kVA 1110*450*1070 1400*800*1600 圆铁芯
    30 SG-450kVA 1150*500*1100 1500*800*1600 圆铁芯
    31 SG-500kVA 1150*500*1160 1500*800*1600 圆铁芯
    32 SG-630kVA 1260*550*1160 1600*900*1800 圆铁芯
    33 SG-800kVA 1300*550*1260 1600*900*1800 圆铁芯
