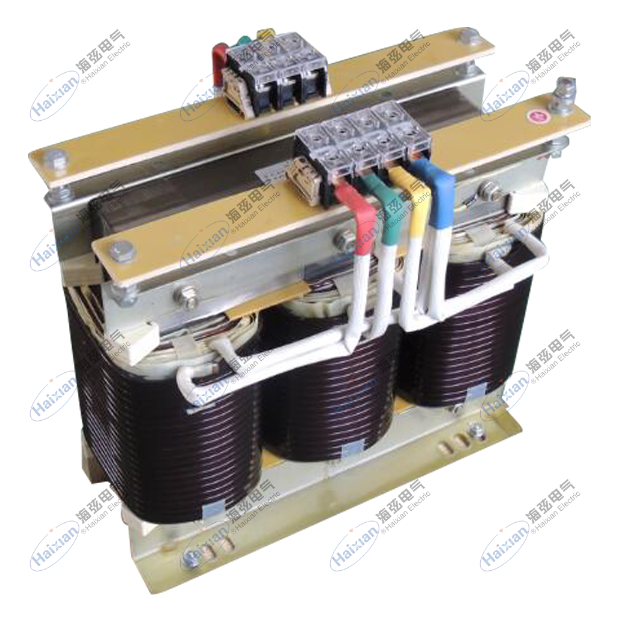

    自耦变压器

    应用领域: 我公司生产的干式自耦变压器采用低损耗、高磁通的优质冷轧硅钢磁芯和优质丝包线或漆包线,真空浸漆工艺。广泛适用于交通、医院、机场、车站、机床、印刷、输配电及进口设备、工矿企业等领域改动电压(如电机降压启动)。


    • 功能特征
    • 技术指标
    • 规格尺寸

    OSG(ODG)三相(单相)系列自耦干式变压器是一种利用电磁感应原理将一种电压转换成同频率的另一种电压、通过原副边的电磁耦合来传递能量的变压器。其原副边有直接电的联系,低压线圈是高压线圈的一部分。可以升压、降压或1:1变压;其变比可固定或带多抽头,以适用于不同电压或电压变化的用电场合。
    我公司生产的干式自耦变压器采用低损耗、高磁通的优质冷轧硅钢磁芯和优质丝包线或漆包线,真空浸漆工艺。广泛适用于交通、医院、机场、车站、机床、印刷、输配电及进口设备、工矿企业等领域,特别是作为电机降压启动用量很大。
    一、功能特点及作用:
    ◇改变电压;
    ◇效率高,耗电量小;
    ◇阻抗低,损耗小;
    ◇体积小,重量轻,成本低。

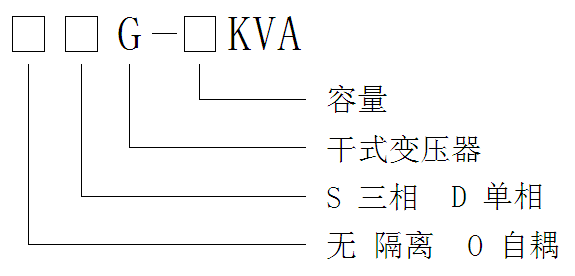

    二、产品命名










    序号 项目名称 技术指标
    1 容量 1KVA~3000KVA
    2 电压等级 低压(1140V以下)
    3 输入电压 允许额定电压±10%波动,超过范围订货时需另外说明,可定制
    4 输出电压 空载时偏差≤额定值1%
    5 绝缘强度 AC2000V/min   <20mA  无击穿飞弧
    6 绝缘电阻 DC1000V ≥100MΩ
    7 频率 50/60Hz
    8 绝缘等级 F或H级
    9 防护等级 IP00(加防护外壳可选IP20、 IP23 、IP33等)
    10 环境温度 -15~+55℃
    11 相对湿度 <95%
    12 海拔 ≤1000M,超过时降容使用
    13 使用环境 无严重影响变压器绝缘的气体、蒸汽、化学沉积污垢、爆炸和腐蚀性介质,无严重震动或颠波

    双玻璃丝包线/漆包线;高导磁低损耗磁芯;绝缘等级F/H级;真空浸漆工艺;
    序号 规格型号 外形参考尺寸
    宽*深*高mm
    外壳参考尺寸
    宽*深*高mm
    铁芯结构
    1 OSG-5kVA 300*160*320 400*350*500 方铁芯
    2 OSG-6kVA 300*160*320 400*350*500 方铁芯
    3 OSG-8kVA 350*180*330 450*400*600 方铁芯
    4 OSG-10kVA 350*190*350 450*400*600 方铁芯
    5 OSG-12kVA 350*200*350 450*400*600 方铁芯
    6 OSG-15kVA 350*210*360 450*400*600 方铁芯
    7 OSG-20kVA 380*240*380 550*450*620 方铁芯
    8 OSG-25kVA 380*250*380 550*450*620 方铁芯
    9 OSG-25kVA 450*250*440 550*450*620 圆铁芯
    10 OSG-30kVA 380*270*390 550*450*620 方铁芯
    11 OSG-30kVA 480*250*450 650*450*620 圆铁芯
    12 OSG-40kVA 450*280*460 650*450*620 方铁芯
    13 OSG-40kVA 500*260*480 650*450*620 圆铁芯
    14 OSG-50kVA 500*280*480 650*450*620 方铁芯
    15 OSG-50kVA 550*270*540 700*450*750 圆铁芯
    16 OSG-60kVA 520*320*500 700*450*750 方铁芯
    17 OSG-60kVA 560*300*550 850*500*800 圆铁芯
    18 OSG-70kVA 520*320*560 850*500*800 方铁芯
    19 OSG-70kVA 600*300*570 850*500*800 圆铁芯
    20 OSG-80kVA 560*320*580 850*500*800 方铁芯
    21 OSG-80kVA 600*310*600 850*500*800 圆铁芯
    22 OSG-100kVA 650*310*650 900*500*900 圆铁芯
    23 OSG-120kVA 680*320*660 900*500*900 圆铁芯
    24 OSG-150kVA 700*350*700 900*500*900 圆铁芯
    25 OSG-200kVA 760*360*750 1000*550*1000 圆铁芯
    26 OSG-250kVA 780*380*780 1000*550*1000 圆铁芯
    27 OSG-300kVA 850*400*850 1000*600*1100 圆铁芯
    28 OSG-350kVA 880*410*860 1100*600*1100 圆铁芯
    29 OSG-400kVA 900*420*900 1200*700*1400 圆铁芯
    30 OSG-450kVA 950*450*950 1200*700*1400 圆铁芯
    31 OSG-500kVA 1000*460*1000 1300*800*1500 圆铁芯
    32 OSG-630kVA 1100*480*1100 1400*900*1600 圆铁芯
    33 OSG-800kVA 1150*500*1160 1400*900*1600 圆铁芯
